Avvitatori trasduttorizzati
HFT - Avvitatori elettronici manuali
HFT
TORNA ALLA LINEA
Avvitatori trasduttorizzati • HFT
| Immagine | numerazione | Modello | Codice | Rpm | Lx0 mm | Kg | Alimentazione | Utilizzo | Precisione | Controllo di coppia | Avviamento | Forma | Coppia max | Attacco | Segnale I/O |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
100 | DDK HFT-010M50-S1-20-CE | HFT-010M50-S1-20-CE | 1800 | 332 | 1,3 | Cavo | Manuale | Classe A | Trasduttore | Leva | Diritto | 10 Nm | 3/8" Quadro | I/O |
|
|
101 | DDK HFT-015M80-S1-20-CE | HFT-015M80-S1-20-CE | 1600 | 352 | 1,4 | Cavo | Manuale | Classe A | Trasduttore | Leva | Diritto | 15 Nm | 3/8" Quadro | I/O |
|
|
102 | DDK HFT-025M80-S1-20-CE | HFT-025M80-S1-20-CE | 1000 | 352 | 1,4 | Cavo | Manuale | Classe A | Trasduttore | Leva | Diritto | 25 Nm | 3/8" Quadro | I/O |
|
|
103 | DDK HFT-040M80-S-20-CE | HFT-040M80-S-20-CE | 690 | 352 | 1,4 | Cavo | Manuale | Classe A | Trasduttore | Leva | Diritto | 40 Nm | 3/8" Quadro | I/O |
|
|
104 | DDK HFT-055M120-S-20-CE | HFT-055M120-S-20-CE | 861 | 393 | 3 | Cavo | Manuale | Classe A | Trasduttore | Leva | Diritto | 55 Nm | 1/2" Quadro | I/O |
|
|
105 | DDK HFT-090M120-S-20-CE | HFT-090M120-S-20-CE | 488 | 393 | 3 | Cavo | Manuale | Classe A | Trasduttore | Leva | Diritto | 90 Nm | 1/2" Quadro | I/O |
|
|
106 | DDK HFT-130M120-S-20-CE | HFT-130M120-S-20-CE | 318 | 393 | 3 | Cavo | Manuale | Classe A | Trasduttore | Leva | Diritto | 130 Nm | 1/2" Quadro | I/O |
|
|

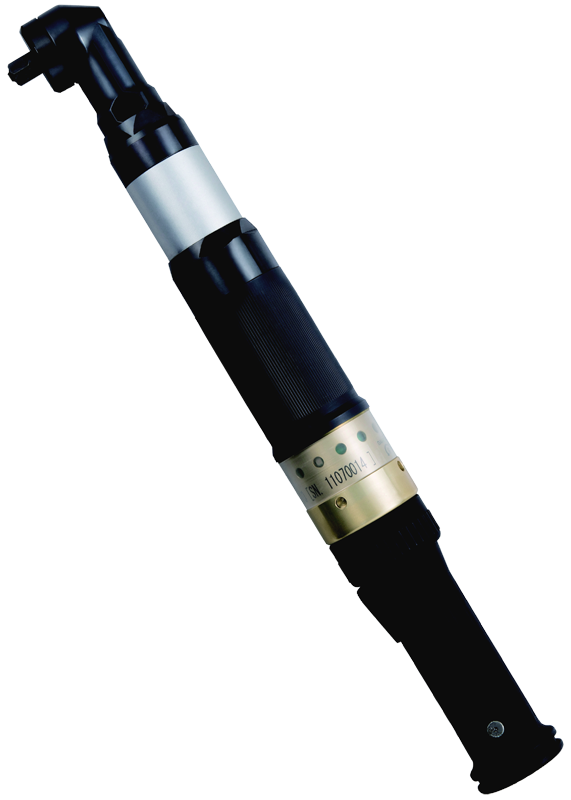

200 | DDK HFT-015M50-A1-20-CE | HFT-015M50-A1-20-CE | 1215 | 365 | 1,6 | Cavo | Manuale | Classe A | Trasduttore | Leva | Angolo | 15 Nm | 3/8" Quadro | I/O |
|
|

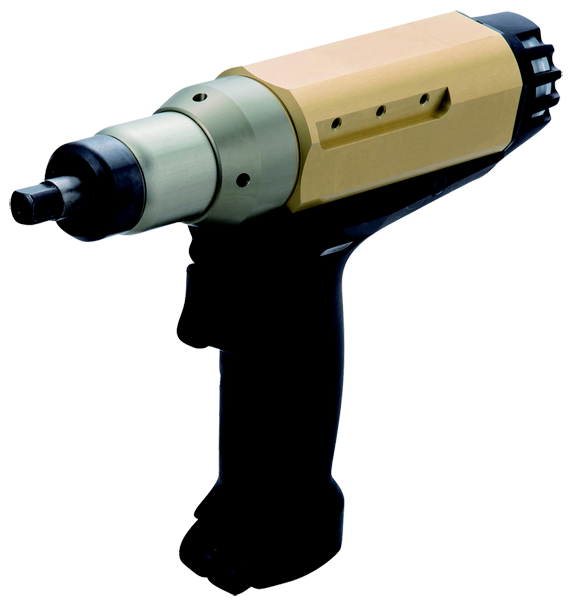

300 | DDK HFT-015M50-P1-CE | HFT-015M50-P1-CE | 1190 | 218 | 1,1 | Cavo | Manuale | Classe A | Trasduttore | Pulsante | Pistola | 15 Nm | 3/8" Quadro | I/O |
|
|
201 | DDK HFT-025M80-A1-20-CE | HFT-025M80-A1-20-CE | 1070 | 385 | 1,7 | Cavo | Manuale | Classe A | Trasduttore | Leva | Angolo | 25 Nm | 3/8" Quadro | I/O |
|
|
301 | DDK HFT-035M80-P1-CE | HFT-035M80-P1-CE | 778 | 242 | 1,3 | Cavo | Manuale | Classe A | Trasduttore | Pulsante | Pistola | 35 Nm | 3/8" Quadro | I/O |
|
|
302 | DDK HFT-035M80-P1-X | HFT-035M80-P1-X | 778 | 242 | 1,3 | Cavo | Manuale | Classe A | Trasduttore | Pulsante | Pistola (attacco alto) | 35 Nm | 3/8" Quadro | I/O |
|
|
202 | DDK HFT-040M80-A1-20-CE | HFT-040M80-A1-20-CE | 648 | 410 | 1,9 | Cavo | Manuale | Classe A | Trasduttore | Leva | Angolo | 40 Nm | 3/8" Quadro | I/O |
|
|
203 | DDK HFT-060M80-A-20-CE | HFT-060M80-A-20-CE | 446 | 410 | 1,9 | Cavo | Manuale | Classe A | Trasduttore | Leva | Angolo | 60 Nm | 1/2" Quadro | I/O |
|
|
302 | DDK HFT-060M80-P1-CE | HFT-060M80-P1-CE | 461 | 275 | 1,5 | Cavo | Manuale | Classe A | Trasduttore | Pulsante | Pistola | 60 Nm | 3/8" Quadro | I/O |
|
|
204 | DDK HFT-080M120-A-20-CE | HFT-080M120-A-20-CE | 557 | 459,3 | 3 | Cavo | Manuale | Classe A | Trasduttore | Leva | Angolo | 80 Nm | 1/2" Quadro | I/O |
|
|
302 | DDK HFT-080M120-P1-CE | HFT-080M120-P1-CE | 570 | 266 | 1.9 | Cavo | Manuale | Classe A | Trasduttore | Pulsante | Pistola | 80 Nm | 3/8" Quadro | I/O |
|
|
205 | DDK HFT-130M120-A-20-CE | HFT-130M120-A-20-CE | 316 | 459,3 | 3,3 | Cavo | Manuale | Classe A | Trasduttore | Leva | Angolo | 130 Nm | 1/2" Quadro | I/O |
|
|
206 | DDK HFT-200M120-A-20-CE | HFT-200M120-A-20-CE | 206 | 492 | 3,7 | Cavo | Manuale | Classe A | Trasduttore | Leva | Angolo | 200 Nm | 5/8" Quadro | I/O |
|
|
303 | DDK HFT-200M120-P1-CE | HFT-200M120-P1-CE | 216 | 317 | 3.3 | Cavo | Manuale | Classe A | Trasduttore | Pulsante | Pistola | 200 Nm | 3/4" Quadro | I/O |
|
|
207 | DDK HFT-300M120-A-20-CE | HFT-300M120-A-20-CE | 144 | 510 | 6,2 | Cavo | Manuale | Classe A | Trasduttore | Leva | Angolo | 300 Nm | 3/4" quadro | I/O |
Unita controllo
| Immagine | Modello | Codice | Descrizione | numerazione |
|---|---|---|---|---|
|
|
HFC-B016 | Ampio schermo LED a grande visibilità. Led luminosi di OK, NOK e TOTAL OK. Programmazione tramite software dedicato (fornito con la macchina). Metodo di controllo processo: coppia, angolo, gradiente di coppia, impulsivo. 32 programmi di lavoro. Porta I/O standard con 12 ingressi e 12 uscite a 24 VDC (0,5 A max). Porta ethernet per programmazione tramite PC. Interfaccia seriale RS232 per uscita dati. Connettore per display remoto aggiuntivo. Memory card per la raccolta dati OPZIONALE. Alimentazione: 100 ÷ 240 VAC 50/60Hz Monofase. Consumo a regime = 80 W. Massima corrente di picco = 11,3 A. Dimensioni: 165 x 330 x 280 mm (l x h x p). Peso: 9 kg. | 200 |
Accessori
| Immagine | Codice | Descrizione | numerazione |
|---|---|---|---|
|
|
C15-F7-M05 | Cavo 5 metri | 602 |
|
|
C15-F7-M10 | Cavo 10 metri | 600 |
|
|
C15-F7-M15 | Cavo 15 metri | 601 |
|
|
C15-EFT-M2 | Prolunga 2 metri | 1600 |
|
|
C15-EFT-M5 | Prolunga 5 metri | 1601 |
Avvitatori trasduttorizzati - HFT - Avvitatori elettronici manuali
HFT sono avvitatori elettronici industriali portatili a controllo di coppia in CLASSE A.
Caratteristiche generali:
Alte prestazioni per una elevata produttività
- Controllo digitale del motore ad alta velocità e trasmissione dati
- Ampia gamma di avvitatori diritti (HFT-S), angolari (HFT-A) e a pistola (HFT-P)
- Resolver ad alta affidabilità
- Resolver ad alta affidabilità per il controllo dellan posizione del motore (risoluzione angolo = 0,1°)
- Accuratezza del trasduttore di coppia = ± 1% su tutta la scala
- Funzione sequenza e programmi componibili
- Modalità impulsiva per la riduzione della reazione
Ridotti costi iniziali e di esercizio
- Il servo digitale riduce il consumo di energia
- Un unico controller per tutta la gamma di avviatori
- Alimentazione monofase 230VAC
- Nessun costo aggiuntivo di software di programmazione
Elevata qualità dell’operazione di serraggio
- Il processo di avvitatura può essere eseguito nella modalità controllo coppia, angolo, snervamento, tempo in CLASSE A (± 5% del valore nominale)
- Led e buzzer di giudizio finale serraggio
- Memorizzazione automatica fino a 10.000 cicli di serraggio
- Tutti gli avvitatori hanno un sistema di identificazione intelligente
Interfacciamento e comunicazione
- Comunicazione controller tramite RS232 Devicenet,Ethernet I/P, Profibus, etc., protocolli speciali a richiesta
- Software con gestione grafica del serraggio (Windowbased software)
Modalità impulsiva disponibile
RDB | distributore DDK per l'Italia.
