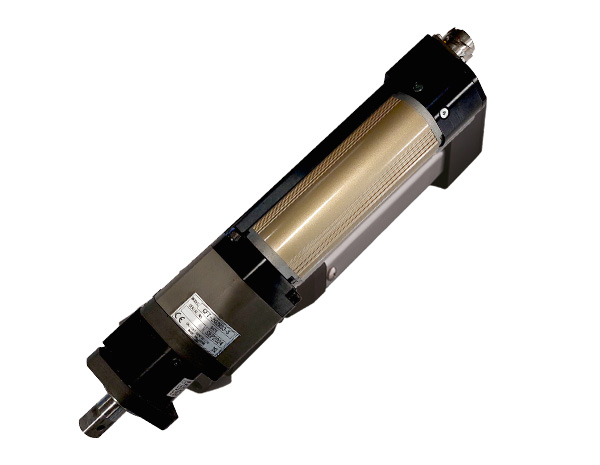

Avvitatori trasduttorizzati • CFT
| Immagine | numerazione | Modello | Codice | Rpm | Lx0 mm | Kg | Alimentazione | Utilizzo | Precisione | Controllo di coppia | Avviamento | Forma | Coppia max | Attacco | Segnale I/O |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
1 | DDK CFT-051RS1-S | CFT-051RS1-S | 1330 | 270 | 1,16 | Cavo | Automazione | Classe A | Trasduttore | Remoto | Diritto | 5 Nm | 3/8" Quadro | I/O |
|
|
1 | DDK CFT-101RS1-S | DDK CFT-101RS1-S | 3000 | 245 | 1,3 | Cavo | Automazione | Classe A | Trasduttore | Remoto | Diritto | 10 Nm | 3/8" Quadro | I/O |
|
|
2 | DDK CFT-201RS1-S | DDK CFT-201RS1-S | 1293 | 290 | 1,4 | Cavo | Automazione | Classe A | Trasduttore | Remoto | Diritto | 20 Nm | 3/8" Quadro | I/O |
|
|
3 | DDK CFT-281RS1-S | DDK CFT-281RS1-S | 992 | 293 | 1,4 | Cavo | Automazione | Classe A | Trasduttore | Remoto | Diritto | 28 Nm | 3/8" Quadro | I/O |
|
|
4 | DDK CFT-401RS1-S | DDK CFT-401RS1-S | 712 | 293 | 1,4 | Cavo | Automazione | Classe A | Trasduttore | Remoto | Diritto | 40 Nm | 3/8" Quadro | I/O |
|
|
5 | DDK CFT-801RS3-S | DDK CFT-801RS3-S | 1015 | 372 | 3,4 | Cavo | Automazione | Classe A | Trasduttore | Remoto | Diritto | 80 Nm | 1/2" Quadro | I/O |
|
|
6 | DDK CFT-132RS3-S | DDK CFT-132RS3-S | 662 | 372 | 3,4 | Cavo | Automazione | Classe A | Trasduttore | Remoto | Diritto | 130 Nm | 1/2" Quadro | I/O |
|
|
7 | DDK CFT-202RS3-S | DDK CFT-202RS3-S | 387 | 390 | 4,3 | Cavo | Automazione | Classe A | Trasduttore | Remoto | Diritto | 200 Nm | 5/8" Quadro | I/O |
|
|
10 | DDK CFT-113RM4J-S | CFT-113RM4J-S | 120 | 618 | 22 | Cavo | Automazione | Classe A | Trasduttore | Remoto | Diritto | 1100 | 1 1/2" Quadro | I/O |
|
|
10 | DDK CFT-153RM4J-S | CFT-153RM4J-S | 88 | 633 | 28.5 | Cavo | Automazione | Classe A | Trasduttore | Remoto | Diritto | 1500 | 1 1/2" Quadro | I/O |
|
|
9 | DDK CFT-502RM4J-S | CFT-502RM4J-S | 238 | 500 | 13.5 | Cavo | Automazione | Classe A | Trasduttore | Remoto | Diritto | 500 Nm | 1" Quadro | I/O |
|
|
9 | DDK CFT-802RM4J-S | CFT-802RM4J-S | 150 | 566 | 15 | Cavo | Automazione | Classe A | Trasduttore | Remoto | Diritto | 800 Nm | 1" Quadro | I/O |
|
|
8 | DDK CFT-302RS3-S | DDK CFT-302RS3-S | 260 | 440 | 5,8 | Cavo | Automazione | Classe A | Trasduttore | Remoto | Diritto | 300 Nm | 3/4" quadro | I/O |
|
|
10 | DDK CFT-201RS1-O | DDK CFT-201RS1-O | 1221 | 362 | 2 | Cavo | Automazione | Classe A | Trasduttore | Remoto | Offset | 20 Nm | 3/8" Quadro | I/O |
|
|
10 | DDK CFT-401RS1-O | DDK CFT-401RS1-O | 712 | 368 | 2,4 | Cavo | Automazione | Classe A | Trasduttore | Remoto | Offset | 40 Nm | 3/8" Quadro | I/O |
|
|
11 | DDK CFT-801RS3-O | DDK CFT-801RS3-O | 1015 | 458 | 6 | Cavo | Automazione | Classe A | Trasduttore | Remoto | Offset | 80 Nm | 1/2" Quadro | I/O |
|
|
12 | DDK CFT-132RS3-O | DDK CFT-132RS3-O | 662 | 484 | 7,5 | Cavo | Automazione | Classe A | Trasduttore | Remoto | Offset | 130 Nm | 1/2" Quadro | I/O |
|
|
13 | DDK CFT-202RS3-O | DDK CFT-202RS3-O | 387 | 474 | 8,2 | Cavo | Automazione | Classe A | Trasduttore | Remoto | Offset | 200 Nm | 5/8" Quadro | I/O |
Unita controllo
| Immagine | Modello | Codice | Descrizione | numerazione |
|---|---|---|---|---|
|
|
MFC-S024 | MFC-S024 | MFC-S024, MFC-S060 /Alimentazione: 200 VAC ±10% trifaseAlimentazione interna: 24 VDC ±10% - 0,5ACorrente MAX di picco: 17,0 A / 42,4 ACapacità del trasformatore: 0,3 KVA x asse / 0,6 KVA per asseDisplay: LED 6 digits x 2 lineeInterruttori: Tasto Run/Bypass, Tasto settaggio assi - massimo 32, Tasto settaggio configurazione interna (pannello inferiore)LED: multiplo, di stato, di esito, Bypass, alimentazione, connessione EthernetCPU: SH – 2AComunicazione RS232C: 38400 bps (default)/19200/9600, 1 portaOutput per monitor esterno: Coppia analogica, impulso d’angolo, impulso Cw/CCW, etc.Comunicazione tra gli assi: Porta di comunicazione tra gli assi / Numero MAX: 32 mandriniConnessione Ethernet: Porta di comunicazione con il PC in conformità con IEEE802.3 (100 base-t)Standard I/O: Input: 12 ingressi bidirezionali / DC12V 5mA/DC24V 10mA. /NPN (sink-common) e PNP (source/+common)Output: 12 MOS relè DC24V 30mA / NPN (sink-common) e PNP (source/+common) | 1 |
|
|
MFC-S060 | MFC-S060 | Modello driver MFC-S024, MFC-S060Alimentazione 200 VAC ±10% trifaseAlimentazione interna 24 VDC ±10% - 0,5ACorrente MAX di picco 17,0 A / 42,4 ACapacità del trasformatore 0,3 KVA x asse / 0,6 KVA per asseDisplay LED 6 digits x 2 lineeInterruttori:- Tasto Run/Bypass- Tasto settaggio assi: massimo 32- Tasto settaggio configurazione interna (pannello inferiore)LED: multiplo, di stato, esito, LED: Bypass, alimentazione, connessione EthernetCPU SH – 2AComunicazione RS232C 38400 bps (default)/19200/9600, 1 portaOutput per monitor esterno Coppia analogica, impulso d’angolo, impulso Cw/CCW, etc.Comunicazione tra gli assi:- Porta di comunicazione tra gli assi- Numero MAX: 32 mandriniConnessione Ethernet Porta di comunicazione con il PC in conformità con IEEE802.3 (100 base-t)Standard I/O- Input: 12 ingressi bidirezionali- DC12V 5mA/DC24V 10mA.- NPN (sink-common) e PNP (source/+common)- Output: 12 MOS relè DC24V 30mA- NPN (sink-common) e PNP (source/+common) | 2 |
|
|
MFC-S120 | MFC-S120 | Modello driver MFC-S120Alimentazione 200 VAC ±10% trifaseAlimentazione interna 24 VDC ±10% - 0,5ACorrente MAX di picco 84,8 ACapacità del trasformatore 4.0 KVA per asseDisplay LED 6 digits x 2 lineeInterruttori:- Tasto Run/Bypass- Tasto settaggio assi: massimo 32- Tasto settaggio configurazione interna (pannello inferiore)LED: multiplo, di stato, esito,LED: Bypass, alimentazione, connessione EthernetCPU SH – 2AComunicazione RS232C 38400 bps (default)/19200/9600, 1 portaOutput per monitor esterno Coppia analogica, impulso d’angolo, impulso Cw/CCW, etc.Comunicazione tra gli assi:- Porta di comunicazione tra gli assi- Numero MAX: 32 mandriniConnessione Ethernet Porta di comunicazione con il PC in conformità con IEEE802.3 (100 base-t)Standard I/O- Input: 12 ingressi bidirezionali- DC12V 5mA/DC24V 10mA.- NPN (sink-common) e PNP (source/+common)- Output: 12 MOS relè DC24V 30mA- NPN (sink-common) e PNP (source/+common) | 3 |
Accessori
| Immagine | Codice | Descrizione | numerazione |
|---|---|---|---|
|
|

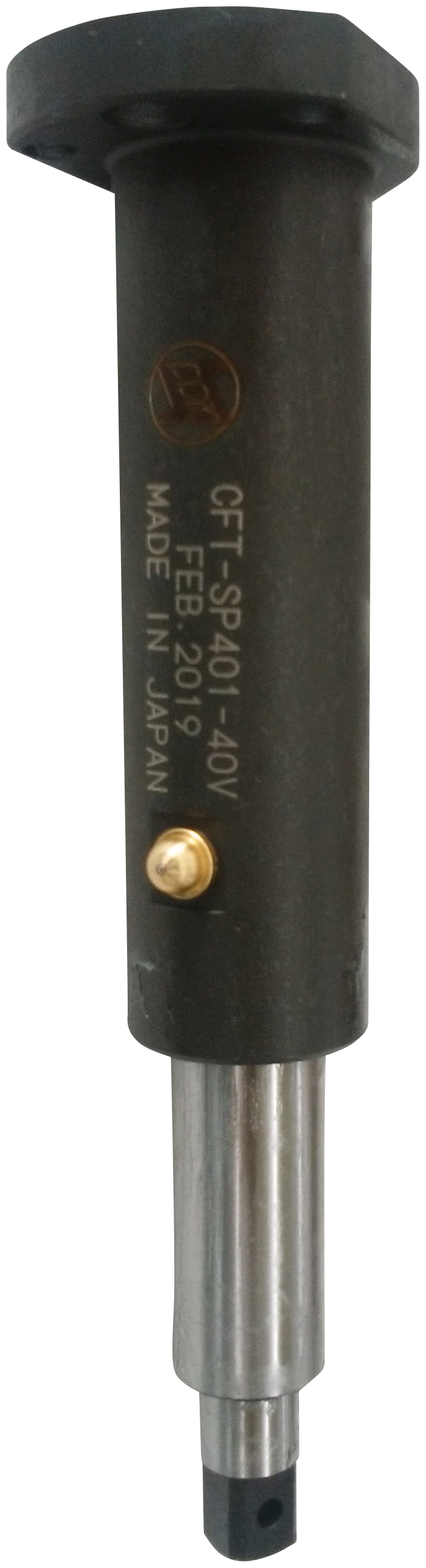

CFT-SP401-40V | Albero molleggiato per Avvitatore elettronico da automazione ad alta velocitàAbbinabile agli avvitatori:CFT-101RS1-SCFT-201RS1-SCFT-281RS1-SCFT-401RS1-SCoppia Max Nm 40Peso 0,4 KgLunghezza 165Attacco 3/8" quadro | 1 |
|
|
MFC-DP01 | Accessorio integrativo opzionale per driver MFC-S024 e MFC-S060 | 1 |
|
|
MFC-CC | Accessorio integrativo opzionale per driver MFC-S024 e MFC-S060 - CC-Link V2 | 4 |
|
|
MFC-CF | Accessorio integrativo opzionale per driver MFC-S024 e MFC-S060 - Compatible to Compact Flashcard Expansion RS232C (2ports) | 8 |
|
|
MFC-DN | Accessorio integrativo opzionale per driver MFC-S024 e MFC-S060 - DeviceNet | 5 |
|
|
MFC-DT | Accessorio integrativo per driver MFC-S024 e MFC-S060 Expansion D-I/O | 2 |
|
|
MFC-EN | Accessorio integrativo opzionale per driver MFC-S024 e MFC-S060 - EtherNet/IP | 7 |
|
|
MFC-FB | Accessorio integrativo opzionale per driver MFC-S024 e MFC-S060 - Fieldbus | 3 |
|
|
MFC-PB | Accessorio integrativo opzionale per driver MFC-S024 e MFC-S060 - PROFIBUS DP-V1 | 6 |
|
|
MFC-PN | Accessorio integrativo opzionale per driver MFC-S024 e MFC-S060 - PROFINET IO | 8 |
|
|
CFT-SP801-50V | Albero molleggiato per Avvitatore elettronico da automazione ad alta velocità Abbinabile agli avvitatori: DDK CFT-801RS3-S Coppia Max Nm 8-80 Peso 1 Kg Lunghezza 217 Attacco 1/2" quadro | 2 |
|
|
CFT-SP132-50V | Albero molleggiato per Avvitatore elettronico da automazione ad alta velocità Abbinabile agli avvitatori: CFT-132RS3-S Coppia Max Nm 13-130 Peso 1,4 Kg Lunghezza 230 Attacco 1/2" quadro | 3 |
|
|
CFT-SP202-50V | Albero molleggiato per Avvitatore elettronico da automazione ad alta velocità Abbinabile agli avvitatori: DDK CFT-202RS3-S Coppia Max Nm 20-200 Peso 1,9 Kg | 4 |
|
|
CFT-SP302-50V | Albero molleggiato per Avvitatore elettronico da automazione ad alta velocità Abbinabile agli avvitatori: DDK CFT-302RS3-S Coppia Max Nm 30-300 Peso 2,7 Kg | 5 |
Avvitatori trasduttorizzati - CFT - Avvitatori elettronici da automazione
CFT - Avvitatori elettronici da automazione, ad alta velocità.
Con nuovo processore ed interfaccia brevettato DDK. Favoriscono la produttività nei settori del montaggio.
• Migliorano la qualità nell'avvitatura
• Eliminano gli errori di coppia dovuti ai picchi inerziali
• Riducono il tempo ciclo
• Contribuiscono a ridurre drasticamente i tempi di avvitatura
• Hanno una programmazione semplificata
• Semplificano l’affinamento dei parametri per ogni serraggio
Comunicazione tra i drivers ad alta velocità
Il protocollo Ethernet è applicato per la comunicazione tra il software di comando dell’utente (programma sul computer) ed il server.
Vantaggi tecnici:
• Comunicazione tra i drivers ad alta velocità grazie ad un metodo di comunicazione specifico DDK.
• Processore sviluppato appositamente per aumentare la velocità di processo (controllo/comunicazione).
• Comunicazione dei dati e dei grafici di processo ad alta velocità.
• Controllo delle sequenze di processo.
• Velocità di comunicazione di 100 Mbps.
• Connessione facilitata con pc superiore (server).
Controller universale
•Driver comune a tutte le tipologie di macchine (motori, avvitatori manuali, servopresse).
•Gestione di unità multiple integrata.
Nuove funzioni
•Gestione multipla degli assi e funzioni PLC sono integrate.
•Sono disponibili combinazioni aggiuntive su richiesta del cliente.
•Controllo semplificato di mandrini multipli.
•Sono disponibili diverse combinazioni su richiesta del cliente.
Controllo semplificato di mandrini multipli
Sono disponibili diverse combinazioni su richiesta del cliente.
Funzione archivio dati
10.000 dati di processo + 100 curve di coppia.
Aumento della capacità della memoria interna.
Dati = 12000 risultati / grafici = 100 risultati / registrazione errori = 500 risultati.
Funzione di sicurezza
Potenze separate alimentazione controller e alimentazione motori separate.
Segnale di stop esterno / segnale di emergenza indipendente attivabile in ogni connessione con il fieldbus.
Unità display
Capacità del display Operatività aumentata e migliorata.
Display a 6 digits/2 righe per contenere tutte le informazioni.
Gestione del menù tramite frecce di scorrimento.
Programma (User Console)
Programmazione parametri di serraggio, monitoraggio risultati, visualizzazione e analisi del grafico di serraggio, informazioni sul motore collegato.
Con nuovo processore ed interfaccia brevettato DDK. Favoriscono la produttività nei settori del montaggio.
- Sistema brevettato DDK per precisione anche ad alti regimi di rotazione
- Parametrizzazione dei programmi diretta tramite codici ASCII
- Processore di nuova generazione per interfacce ad alta velocità
• Migliorano la qualità nell'avvitatura
• Eliminano gli errori di coppia dovuti ai picchi inerziali
• Riducono il tempo ciclo
• Contribuiscono a ridurre drasticamente i tempi di avvitatura
• Hanno una programmazione semplificata
• Semplificano l’affinamento dei parametri per ogni serraggio
Comunicazione tra i drivers ad alta velocità
Il protocollo Ethernet è applicato per la comunicazione tra il software di comando dell’utente (programma sul computer) ed il server.
Vantaggi tecnici:
• Comunicazione tra i drivers ad alta velocità grazie ad un metodo di comunicazione specifico DDK.
• Processore sviluppato appositamente per aumentare la velocità di processo (controllo/comunicazione).
• Comunicazione dei dati e dei grafici di processo ad alta velocità.
• Controllo delle sequenze di processo.
• Velocità di comunicazione di 100 Mbps.
• Connessione facilitata con pc superiore (server).
Controller universale
•Driver comune a tutte le tipologie di macchine (motori, avvitatori manuali, servopresse).
•Gestione di unità multiple integrata.
Nuove funzioni
•Gestione multipla degli assi e funzioni PLC sono integrate.
•Sono disponibili combinazioni aggiuntive su richiesta del cliente.
•Controllo semplificato di mandrini multipli.
•Sono disponibili diverse combinazioni su richiesta del cliente.
Controllo semplificato di mandrini multipli
Sono disponibili diverse combinazioni su richiesta del cliente.
Funzione archivio dati
10.000 dati di processo + 100 curve di coppia.
Aumento della capacità della memoria interna.
Dati = 12000 risultati / grafici = 100 risultati / registrazione errori = 500 risultati.
Funzione di sicurezza
Potenze separate alimentazione controller e alimentazione motori separate.
Segnale di stop esterno / segnale di emergenza indipendente attivabile in ogni connessione con il fieldbus.
Unità display
Capacità del display Operatività aumentata e migliorata.
Display a 6 digits/2 righe per contenere tutte le informazioni.
Gestione del menù tramite frecce di scorrimento.
Programma (User Console)
Programmazione parametri di serraggio, monitoraggio risultati, visualizzazione e analisi del grafico di serraggio, informazioni sul motore collegato.
