Avvitatori a frizione • KBL
| Immagine | numerazione | Modello | Codice | Nm | Rpm | Lx0 mm | Kg | Alimentazione | Utilizzo | Precisione | Controllo di coppia | Avviamento | Forma | Attacco | Segnale I/O |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
100 | Kolver KBL04FR | 190004 | 0,04-0,4 | 700-1150 | 255x37 | 0,5 | Cavo | Manuale | Classe B | Frizione meccanica | Leva | Diritto | 1/4" Esagonale | - |
|
|
101 | Kolver KBL15FR | 190015 | 0,4-1,5 | 700-1150 | 255x37 | 0,5 | Cavo | Manuale | Classe B | Frizione meccanica | Leva | Diritto | 1/4" Esagonale | - |
|
|
102 | Kolver KBL30FR | 190030 | 0,7-3 | 700-1150 | 268x43 | 0,65 | Cavo | Manuale | Classe B | Frizione meccanica | Leva | Diritto | 1/4" Esagonale | - |
|
|
103 | Kolver KBL40FR | 190040 | 0,9-4 | 400-700 | 268x43 | 0,65 | Cavo | Manuale | Classe B | Frizione meccanica | Leva | Diritto | 1/4" Esagonale | - |
|
|
800 | Kolver KBL04FR/ANG/S | 190004/A/S | 0,04-0,4 | 650-1000 | 355x47 | 0,6 | Cavo | Manuale | Classe B | Frizione meccanica | Leva | Angolo | 1/4" Esagonale | I/O |
|
|
400 | Kolver KBL04FR/ANG | 190004/AD | 0,04-0,4 | 700-1150 | 316x37 | 0,6 | Cavo | Manuale | Classe B | Frizione meccanica | Leva | Angolo | 1/4" Esagonale | - |
|
|
500 | Kolver KBL04FR/S | 190004/S | 0,04-0,4 | 700-1150 | 255x37 | 0,5 | Cavo | Manuale | Classe B | Frizione meccanica | Leva | Diritto | 1/4" Esagonale | I/O |
|
|

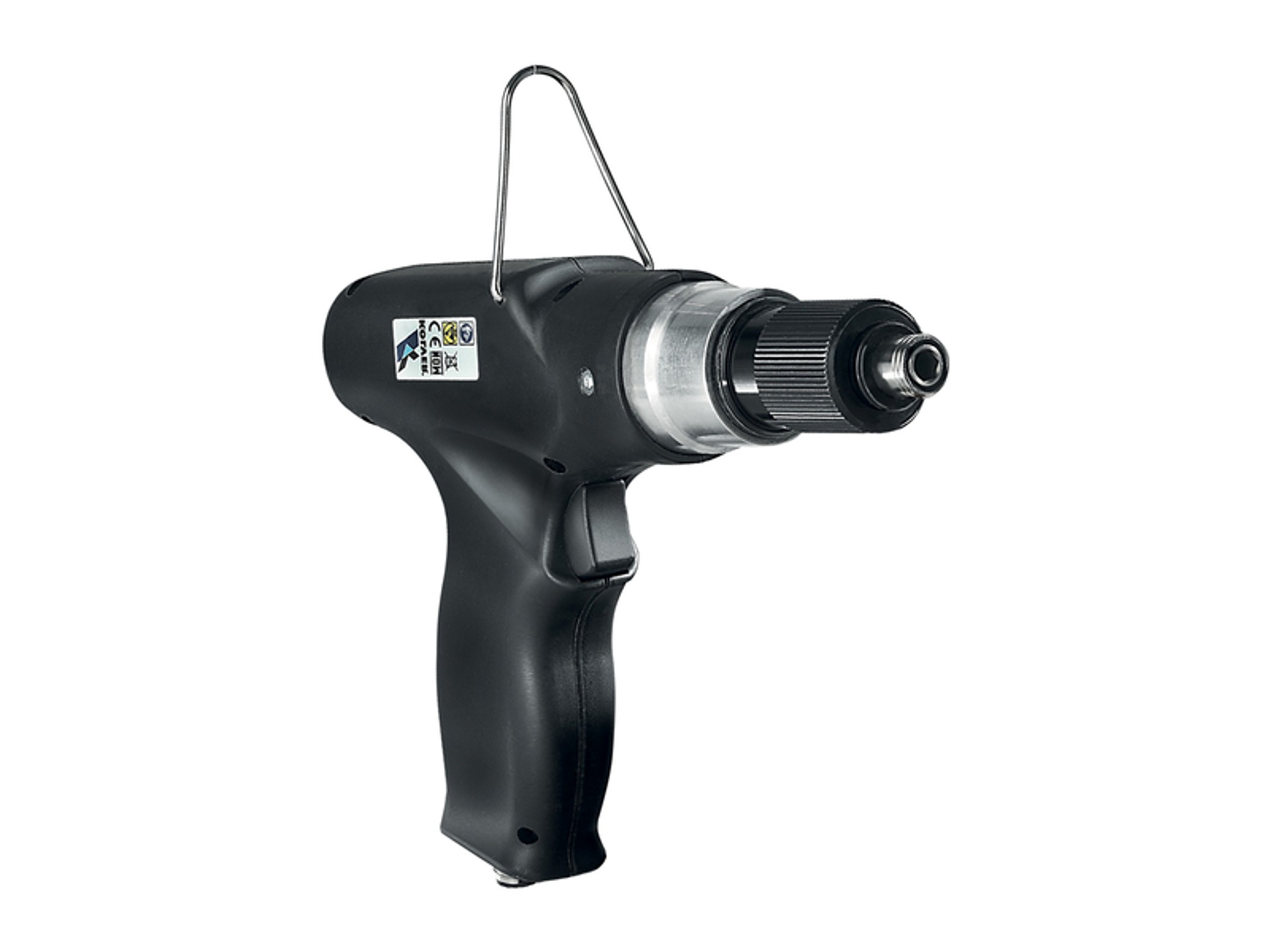

300 | Kolver KBL04P/FR | 190005 | 0,04-0,4 | 700-1150 | 154x210x45 | 0,5 | Cavo | Manuale | Classe B | Frizione meccanica | Pulsante | Pistola | 1/4" Esagonale | - |
|
|
700 | Kolver KBL04P/S | 190005/S | 0,04-0,4 | 700-1150 | 154x210x45 | 0,5 | Cavo | Manuale | Classe B | Frizione meccanica | Pulsante | Pistola | 1/4" Esagonale | I/O |
|
|
801 | Kolver KBL15FR/ANG/S | 190015/A/S | 0,4-1,5 | 650-1000 | 355x47 | 0,6 | Cavo | Manuale | Classe B | Frizione meccanica | Leva | Angolo | 1/4" Esagonale | I/O |
|
|
401 | Kolver KBL15FR/ANG | 190015/AD | 0,4-1,5 | 700-1150 | 316x37 | 0,6 | Cavo | Manuale | Classe B | Frizione meccanica | Leva | Angolo | 1/4" Esagonale | - |
|
|
501 | Kolver KBL15FR/S | 190015/S | 0,4-1,5 | 700-1150 | 255x37 | 0,5 | Cavo | Manuale | Classe B | Frizione meccanica | Leva | Diritto | 1/4" Esagonale | I/O |
|
|
301 | Kolver KBL15P/FR | 190016 | 0,4-1,5 | 700-1150 | 154x210x45 | 0,5 | Cavo | Manuale | Classe B | Frizione meccanica | Pulsante | Pistola | 1/4" Esagonale | - |
|
|
701 | Kolver KBL15P/S | 190016/S | 0,4-1,5 | 700-1150 | 154x210x45 | 0,5 | Cavo | Manuale | Classe B | Frizione meccanica | Pulsante | Pistola | 1/4" Esagonale | I/O |
|
|
802 | Kolver KBL30FR/ANG/S | 190030/A/S | 0,7-3,0 | 650-1000 | 355x47 | 0,75 | Cavo | Manuale | Classe B | Frizione meccanica | Leva | Angolo | 1/4" Esagonale | I/O |
|
|
402 | Kolver KBL30FR/ANG | 190030/AD | 0,7-3,0 | 700-1150 | 330x43 | 0,75 | Cavo | Manuale | Classe B | Frizione meccanica | Leva | Angolo | 1/4" Esagonale | - |
|
|
502 | Kolver KBL30FR/S | 190030/S | 0,7-3 | 700-1150 | 268x43 | 0,65 | Cavo | Manuale | Classe B | Frizione meccanica | Leva | Diritto | 1/4" Esagonale | I/O |
|
|
302 | Kolver KBL30P/FR | 190031 | 0,7-3 | 700-1150 | 154x217x45 | 0,65 | Cavo | Manuale | Classe B | Frizione meccanica | Pulsante | Pistola | 1/4" Esagonale | - |
|
|
703 | Kolver KBL30P/S | 190031/S | 0,7-3 | 700-1150 | 154x217x45 | 0,65 | Cavo | Manuale | Classe B | Frizione meccanica | Pulsante | Pistola | 1/4" Esagonale | I/O |
|
|
403 | Kolver KBL40FR/ANG | 190040/AD | 0,9-4 | 400-700 | 330x43 | 0,75 | Cavo | Manuale | Classe B | Frizione meccanica | Leva | Angolo | 1/4" Esagonale | - |
|
|
503 | Kolver KBL40FR/S | 190040/S | 0,9-4 | 400-700 | 268x43 | 0,65 | Cavo | Manuale | Classe B | Frizione meccanica | Leva | Diritto | 1/4" Esagonale | I/O |
|
|
303 | Kolver KBL40P/S | 190041/S | 0,9-4 | 400-700 | 154x217x45 | 0,65 | Cavo | Manuale | Classe B | Frizione meccanica | Pulsante | Pistola | 1/4" Esagonale | - |
|
|
600 | Kolver KBL04PS/S | 192004/S | 0,04-0,4 | 650-1000 | 255x32 | 0,5 | Cavo | Manuale | Classe B | Frizione meccanica | Pressione | Diritto | 1/4" Esagonale | I/O |
Unita controllo
| Immagine | Modello | Codice | Descrizione | numerazione |
|---|---|---|---|---|
|
|
EDU1BL | 003000 | Montano trasformatori switching di potenza elevata a voltaggio universale per lavori gravosi senza perdere velocità sotto carico. Fornite con regolazione di rampa di accelerazione (da 0 a 2 secondi), velocità di lavoro regolabile (dal 60% al 100%) e due led. Tecnologia antiusura mosfet che ottimizza il numero dei cicli. Input: 90-260 Vca. Output: 18-30 Vcc potenza 120 VA velocità regolabile. | 102 |
|
|
EDU1BL/SG | 003000/SG | Montano trasformatori switching di potenza elevata a voltaggio universale per lavori gravosi senza perdere velocità sotto carico. Fornite con regolazione di rampa di accelerazione (da 0 a 2 secondi), velocità di lavoro regolabile (dal 60% al 100%) e due led (La regolazione della rampa é disattivata nell'utilizzo con KBL). Tecnologia antiusura mosfet che ottimizza il numero dei cicli. Fornisce i segnali di raggiungimento di coppia e di leva premuta e riceve quelli di avvio e inversione remoti. Input segnali di partenza e inversione. Output segnali di coppia e leva. | 103 |
Accessori
| Immagine | Codice | Descrizione | numerazione |
|---|---|---|---|
|
|
20028 | COVKB1 – Coprifrizione per KBL04/15 | 1100 |
|
|
10152 | ANG HD15 – Testina ad angolo per KBL04/15 | 305 |
| 200063 | Cavo a 5 pin, lunghezza 2,5 metri | 700 | |
| 200563 | Cavo a 5 pin, lunghezza 5 metri | 701 | |
| 200863 | Cavo a 5 pin, lunghezza 8 metri | 702 | |
|
|
200563/S | Cavo spiralato a 5 pin, lunghezza 5 metri | 707 |
| 20030 | DOCK02 – Sdoppiatore per utilizzo contemporaneo di KBL | 1301 | |
|
|
20029 | COVKB1 – Coprifrizione per KBL30 | 1101 |
|
|
10153 | ANG HD16 – Testina ad angolo per KBL30 | 306 |
| 250063 | Cavo a 8 pin, lunghezza 2,5 metri | 703 | |
| 250563 | Cavo a 8 pin, lunghezza 5 metri | 704 | |
| 250863 | Cavo a 8 pin, lunghezza 8 metri | 705 | |
|
|
250563/S | Cavo spiralato a 8 pin, lunghezza 5 metri | 708 |
KBL - Avvitatori a frizione brushless
Gli avvitatori KBL sono utensili a frizione meccanica con motore brushless progettati per applicazioni di assemblaggio industriale che richiedono coppia ripetibile, affidabilità operativa e manutenzione ridotta.
La tecnologia brushless elimina le emissioni di polvere tipiche dei motori con spazzole, rendendo la serie adatta anche ad ambienti controllati (es. clean room).
Principio di controllo
l serraggio avviene tramite stacco meccanico della frizione al raggiungimento della coppia impostata.
Caratteristiche di processo:
- regolazione esterna della coppia tramite ghiera
- ripetibilità tipica ±7% (in funzione del giunto)
- assenza di misura diretta della coppia
- indicati per giunti standard con finestra di coppia stabile
Non rientrano nella logica Classe A o Classe B.
Caratteristiche tecniche
- Motore brushless ad alta efficienza
- Ridotta necessità di manutenzione
- Compatibilità con unità di controllo dedicate
- Disponibili in diverse configurazioni ergonomiche
- Bassa rumorosità e vibrazioni contenute
Contesti applicativi
- Assemblaggi elettronici
- Elettromeccanico leggero
- Produzioni medio-volume
- Postazioni manuali assistite
- Applicazioni con requisiti di pulizia elevati
Benefici operativi
- Semplicità di integrazione
- Investimento contenuto rispetto a sistemi elettronici avanzati
- Stabilità del processo su giunti ripetitivi
- Riduzione manutenzione grazie al motore brushless
